Filtre Secteur 230/250V pour Station Radio!

A construire

Il existe dans le commerce des filtres informatiques dans certaines alimentations à découpage d’ordinateur que l’on peut récupérer.
Ce filtre, simple à réaliser, a pour mission d’éliminer la tension HF produite et induite  par le rayonnement HF de l’émetteur. Cette tension revient vers la source (secteur) et elle est filtrée par ce montage. Ce filtre sert donc à éliminer le rayonnement HF et THF.
Ce filtre secteur évite les perturbations radioélectriques (QRM TVI) sur des appareils radioélectriques et électroniques :  récepteurs, chaînes HI-FI, téléviseurs, etc…
Les bobines et les condensateurs doivent être installés dans une boite métallique, donc blindée, ceci afin d’éviter tous rayonnements électromagnétiques et électriques. Cette boite sera soudée après la construction du filtre et reliée à la terre de la station radioélectrique.
Les fils d’alimentation secteur doivent être blindés entre :

  • les fils qui relient le filtre à la prise secteur.
  • le filtre à  l’alimentation de l’émetteur
  • les fils qui alimentent  l’émetteur.

Le fil émaillé qui est utilisé a un diamètre de 8/10 ou 10/10 mm. Pour ma part, j’ai utilisé du fil sous plastique de 10/10 mm, donc sur des  bobines un peu plus longues.

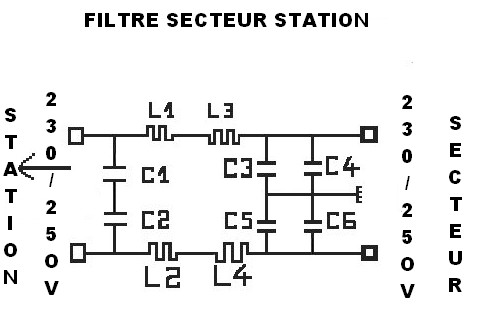

Les bobines L1 et L2 sont bobinées à spires jointives sur une longueur de 10 cm et sur un mandrin de diamètre de 3 cm (tube plastique de plomberie ex: tube évacuation de lavabo), prendre du tube gris foncé haute pression. Ces bobines constituent un filtre aux fréquences THF.

Les bobines L3 et L4 sont bobinées à spires non jointives sur une longueur de 10 cm et sur un mandrin de diamètre de 3 cm (tube plastique de plomberie ex: tube évacuation de lavabo), prendre du tube gris foncé haute pression. Les points de masses dans la boite doivent être faits d’une façon très sérieuse, car les résistances de contacts doivent être irréprochables pour le bon fonctionnement du filtre.

C1 à C4

0,1 µF 500V

C5 à C6

500 à 1000 µF, 1500V

L1, L2,

L3, L4

Fil émaillé 8/10 . Spires jointives  bobinées sur une longueur de 10 cm sur un mandrin de 3cm de diamètre.

Les Selfs sont bobinées en Opposition, afin d’éviter un éventuel couplage entre elles

L’ensemble doit être dans une boîte blindée et placé au plus près possible de l’alimentation secteur 230/250Volts.

Le câble qui relie le secteur au filtre doit être en 2,5mm² et blindé 100% (tresse autour)

Le filtre secteur terminé, il sera installé au plus près de alimentation de votre station Radioélectrique.
