Les programmes des Épreuves de l’Examen d’Opérateur Radio Modifiés par Arrêté du 23 avril 2012 – art. 9

NOR: ECOI0020203A
Version consolidée au 23 septembre 2016 au JORF

PROGRAMMES DES ÉPREUVES

1re partie :

La Réglementation des Radiocommunications et les conditions de mise en œuvre des installations des services d’amateur

(Identique pour les certificats d’opérateurs

des services d’amateur des classes 1, 2 et 3)

Chapitre 1er

Réglementation internationale

1. Règlement des radiocommunications de l’UIT :

Les recommandations et les décisions de la CEPT concernant les radioamateurs.

  • Définition du service d’amateur et du service d’amateur par satellite ;
  • Définition d’une station d’amateur ;
  • Article S 25 du règlement des radiocommunications ;
  • Bandes de fréquences du service d’amateur ;
  • Régions radioélectriques de l’UIT ;
  • Identification des stations radioamateurs, préfixes européens nationaux et dépendances ;
  • Composition des indicatifs d’appel, utilisation des indicatifs d’appel ;
  • Utilisation internationale d’une station amateur en cas de catastrophes nationales ;
  • Signaux de détresse ;
  • Résolution no 640 du règlement des radiocommunications de l’UIT.

2. Réglementation de la CEPT :

  • Les recommandations et les décisions de la CEPT concernant les radioamateurs.

Chapitre 2

Réglementation Nationale

  • Connaissance des textes essentiels du code des postes et télécommunications.
  • Connaissance de la réglementation nationale du service d’amateur et d’amateur par satellite.

Chapitre 3

Brouillages et protections

1. Brouillage des équipements électroniques :

  • Brouillage avec le signal désiré ;
  • Intermodulation ;
  • Détection par les circuits audio.

2. Cause de brouillage des équipements électroniques :

  • Champ radioélectrique rayonné par une chaîne d’émission ;
  • Rayonnements non essentiels de l’émetteur ;
  • Effets indésirables sur l’équipement : par l’entrée de l’antenne, par d’autres lignes, par rayonnement direct, par couplage.

3. Puissance et énergie :

  • Rapports de puissance correspondant aux valeurs en dB suivantes : 0 dB, 3 dB, 6 dB, 10 dB et 20 dB (positives et négatives) ;
  • Rapports de puissance entrée/sortie en dB d’amplificateurs et/ou d’atténuateurs ;
  • Adaptation (transfert maximum de puissance) ;

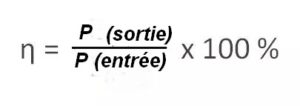

  • Relation entre puissance d’entrée et de sortie et rendement :

           h =  Psortie   X 100 %

Pentrée

  • Puissance crête de la porteuse modulée PEP.

4. Protection contre les brouillages :

  • Mesures pour prévenir et éliminer les effets de brouillage ;
  • Filtrage, découplage, blindage.

5. Protection électrique :

  • Protection des personnes et des installations radioamateurs ;
  • Alimentation par le secteur alternatif ;
  • Hautes tensions ;
  • Foudre ;
  • Compatibilité électromagnétique.

Chapitre 4

Antennes et lignes de transmission

1. Types d’antennes :

  • Doublet demi-onde alimenté au centre, alimenté par l’extrémité et adaptations ;
  • Doublet avec trappe accordée, doublet replié ;
  • Antenne verticale quart d’onde type GPA ;
  • Aérien avec réflecteurs et/ou directeurs Yagi ;
  • Antenne parabolique.

2. Caractéristiques des antennes :

  • Impédance au point d’alimentation ;
  • Polarisation ;
  • Gain d’antenne par rapport au doublet par rapport à la source isotrope ;
  • Puissance apparente rayonnée PAR ;
  • Puissance isotrope rayonnée équivalente PIRE ;
  • Rapport avant/arrière ;
  • Diagrammes de rayonnement dans les plans horizontal et vertical.

3. Lignes de transmission :

  • Ligne bifilaire, câble coaxial ;
  • Pertes, taux d’onde stationnaire ;
  • Ligne quart d’onde impédance ;
  • Transformateur, symétriseur ;
  • Boîtes d’accord d’antenne.

Chapitre 5

Extrait du code Q international ICI

=============================================

Vous pouvez consulter le tableau dans le JO

n° 236 du 11/10/20 0 page 16097 à 16103

=============================================

Table internationale d’épellation phonétique ICI

=============================================

Vous pouvez consulter le tableau dans le JO

n° 236 du 11/10/20 0 page 16097 à 16103

=============================================

2e partie : La technique de l’électricité et de la radioélectricité pour l’accès aux certificats d’opérateur des services d’amateur de classe 2 et 1

Chapitre 1er

1. Électricité, électromagnétisme et radioélectricité

1.1. Conductivité :

  • Conducteur, semi-conducteur et isolant ;
  • Courant, tension et résistance ;
  • Les unités : l’ampère, le volt et l’ohm ;
  • La loi d’Ohm (U = R.I) ;
  • Puissance électrique (P = U.I) ;
  • L’unité : le watt ;
  • Energie électrique (W = P.t) ;
  • La capacité d’une batterie (ampère-heure).

1.2. Les générateurs d’électricité :

  • Générateur de tension, force électromotrice (FEM), courant de court circuit, résistance interne et tension de sortie ;
  • Connexion en série et en parallèle de générateurs de tension.

1.3. Champ électrique :

  • Intensité du champ électrique ;
  • L’unité ;
  • Blindage contre les champs électriques.

1.4. Champ magnétique :

  • Champ magnétique entourant un conducteur ;
  • Blindage contre les champs magnétiques.

1.5. Champ électromagnétique :

  • Ondes radioélectriques comme ondes électromagnétiques ;
  • Vitesse de propagation et relation avec la fréquence et la longueur d’onde V = f.l ;
  • Polarisation.

1.6. Signaux sinusoïdaux :

  • La représentation graphique en fonction du temps ;
  • Valeur instantanée, amplitude : E.max ;
  • Valeur efficace RMS :

Ueff =   Umax

            2

  • Valeur moyenne ;
  • Période et durée de la période ;
  • Fréquence ;
  • L’unité : le hertz ;
  • Différence de phase.

1.7. Signaux non sinusoïdaux :

  • Signaux basse fréquence ;
  • Signaux carrés ;
  • Représentation graphique en fonction du temps ;
  • Composante de tension continue, composante d’onde fondamentale et harmoniques.

1.8. Signaux modulés :

  • Modulation d’amplitude ;
  • Modulation de phase, modulation de fréquence et modulation en bande latérale unique ;
  • Déviation de fréquence et indice de modulation :

m =    ΔF

             f mod

  • Porteuse, bandes latérales et largeur de bande ;
  • Forme d’onde.

1.9. Puissance et énergie :

  • Puissance des signaux sinusoïdaux :  P = I2 .R   P = U2; U=Ueff;  I = Ieff

                                                                                  R



Chapitre 2

2. Composants

2.1. Résistance :

  • Résistance ;
  • L’unité : l’ohm ;
  • Caractéristiques courant/tension ;
  • Puissance dissipée ;
  • Coefficient de température positive et négative.

2.2. Condensateur :

  • Capacité ;
  • L’unité : le farad ;
  • La relation entre capacité, dimensions et diélectrique (aspect quantitatif uniquement) :

Xc =  1

           2 p.f.C

  • Déphasage entre la tension et le courant ;
  • Caractéristiques des condensateurs, condensateurs fixes et variables : à air, au mica, au plastique, à la céramique et condensateurs électrolytiques ;
  • Coefficient de température ;
  • Courant de fuite.

2.3. Bobine :

  • Bobine d’induction ;
  • L’unité : le henry ;
  • L’effet du nombre de spires, du diamètre, de la longueur et de la composition du noyau (effet qualitatif uniquement) ;
  • La réactance XL = 2 pf.L ;
  • Facteur Q ;
  • L’effet de peau ;
  • Pertes dans les matériaux du noyau.

2.4. Applications et utilisation des transformateurs :

  • Transformateur idéal Pprim = Psec ;
  • La relation entre le rapport du nombre de spires et
  • Le rapport des tensions :                                                          Usec    = Nse

                                                                                                            Uprim = Nprim



Le rapport des courants :                                                         Isec   =   Nprim

                                                                                                           Iprim     Nsec

  • Le rapport des impédances (aspect qualitatif uniquement) ;
  • Les transformateurs.

2.5. Diode :

  • Utilisation et application des diodes.
  • Diode de redressement, diode Zener, diode LED diode émettrice de lumière, diode à tension variable et à capacité variable VARICAP ;
  • Tension inverse, courant, puissance et température.

2.6. Transistor :

  • Transistor PNP et NPN ;
  • Facteur d’amplification ;
  • Transistor effet champ canal N et canal P, FET ;
  • La résistance entre le courant drain et la tension porte ;

Le transistor dans :

  • le circuit émetteur commun source pour FET ;
  • le circuit base commune porte pour FET ;
  • le circuit collecteur commun drain pour FET ;
  • Les impédances d’entrée et de sortie des circuits précités ;
  • Les méthodes de polarisation.

2.7. Divers :

  • Dispositif thermoionique simple ;
  • Circuits numériques simples.

Chapitre 3

3. Circuits

3.1. Combinaison de composants :

  • Circuits en série et en parallèle de résistances, bobines, condensateurs, transformateurs et diodes ;
  • Impédance ;
  • Réponse en fréquence.

3.2. Filtre :

  • Filtres séries et parallèles ;
  • Impédances ;
  • Fréquences caractéristiques ;
  • Fréquence de résonance



     resonnance





  • Facteur de qualité d’un circuit accordé :

facteur-q1

facteur-q2

facteur-q3

  • Largeur de bande ;
  • Filtre passe bande, filtres passe-bas, passe-haut, passe-bande et coupe-bande composés d’éléments passifs, filtre en Pi et filtre en T ;
  • Réponse en fréquence ;
  • Filtre à quartz.

3.3. Alimentation :

  • Circuits de redressement demi-onde et onde entière et redresseurs en pont ;
  • Circuits de filtrage ;
  • Circuits de stabilisation dans les alimentations à basse tension.

3.4. Amplificateur :

  • Amplificateur à basse fréquence BF et à haute fréquence HF ;
  • Facteur d’amplification ;
  • Caractéristique amplitude/fréquence et largeur de bande ;
  • Classes de polarisation A, A/B, B et C ;
  • Harmoniques distorsions non désirées.

3.5. Détecteur :

  • Détecteur de modulation d’amplitude (AM) ;
  • Détecteur à diode ;
  • Détecteur de produit ;
  • Détecteur de modulation de fréquence (FM) ;
  • Détecteur de pente ;
  • Discriminateur Foster-Seeley ;
  • Détecteurs pour la télégraphie (CW) et pour la bande latérale unique (BLU).

3.6 Oscillateur :

  • Facteurs affectant la fréquence et les conditions de stabilité nécessaire pour l’oscillation ;
  • Oscillateur LC ;
  • Oscillateur à quartz, oscillateur sur fréquences harmoniques.

3.7. Boucle de verrouillage de phase PLL :

  • Boucle de verrouillage avec circuit comparateur de phase.

Chapitre 4

4. Récepteurs

4.1. Types :

  • Récepteur superhétérodyne simple et double.

4.2. Schémas synoptiques :

  • Récepteur CW A1A ;
  • Récepteur AM A3E ;
  • Récepteur SSB pour la téléphonie avec porteuse supprimée J3E ;
  • Récepteur FM F3E.

4.3. Rôle et fonctionnement des étages suivants (aspect schéma synoptique uniquement) :

  • Amplificateur HF ;
  • Oscillateur fixe et variable ;
  • Mélangeur ;
  • Amplificateur de fréquence intermédiaire ;
  • Limiteur ;
  • Détecteur ;
  • Oscillateur de battement ;
  • Calibrateur à quartz ;
  • Amplificateur BF ;
  • Contrôle automatique de gain ;
  • S-mètre ;
  • Silencieux squelch.

4.4. Caractéristiques des récepteurs (description simple uniquement) :

  • Canal adjacent ;
  • Sélectivité ;
  • Sensibilité ;
  • Stabilité ;
  • Fréquence-image, fréquences intermédiaires ;
  • Intermodulation ; transmodulation.

Chapitre 5

5. Emetteurs

5.1. Types :

  • Emetteurs avec ou sans changement de fréquences ;
  • Multiplication de fréquences.

5.2. Schémas synoptiques :

  • Emetteur CW A1A ;
  • Emetteur SSB avec porteuse de téléphonie supprimée J3E ;
  • Emetteur FM F3E.

5.3. Rôle et fonctionnement des étages suivants (aspect schéma synoptique uniquement) :

  • Mélangeur ;
  • Oscillateur ;
  • Séparateur ;
  • Etage d’excitation ;
  • Multiplicateur de fréquences ;
  • Amplificateur de puissance ;
  • Filtre de sortie filtre en pi ;
  • Modulateur de fréquences SSB de phase ;
  • Filtre à quartz.

5.4. Caractéristiques des émetteurs (description simple uniquement) :

  • Stabilité de fréquence ;
  • Largeur de bande HF ;
  • Bandes latérales ;
  • Bande de fréquences acoustiques ;
  • Non-linéarité ;
  • Impédance de sortie ;
  • Puissance de sortie ;
  • Rendement ;
  • Déviation de fréquence ;
  • Indice de modulation ;
  • Claquements et piaulements de manipulation CW ;
  • Rayonnements parasites HF ;
  • Rayonnements des boîtiers.

Chapitre 6

6. Propagation et antennes

6.1. Propagation :

  • Couches ionosphériques ;
  • Fréquence critique ;
  • Fréquence maximale utilisable ;
  • Influence du soleil sur l’ionosphère ;
  • Onde de sol, onde d’espace, angle de rayonnement et bond ;
  • Evanouissements ;
  • Troposphère ;
  • Influence de la hauteur des antennes sur la distance qui peut être couverte ;
  • Inversion de température ;
  • Réflexion sporadique sur la couche E ;
  • Réflexion aurorale.

6.2. Caractéristiques des antennes :

  • Distribution du courant et de la tension le long de l’antenne ;
  • Impédance capacitive ou inductive d’une antenne non accordée.

6.3. Lignes de transmission :

  • Guide d’ondes ;
  • Impédance caractéristique ;
  • Vitesse de propagation ;
  • Pertes, affaiblissement en espace libre ;
  • Lignes ouvertes et fermées comme circuits accordés.

Chapitre 7

7. Mesures

7.1. Principe des mesures :

Mesure de :

  • tensions et courants continus et alternatifs ;
  • erreurs de mesure ;
  • influence de la fréquence ;
  • influence de la forme d’onde ;
  • influence de la résistance interne des appareils de mesure ;
  • résistance ;
  • puissance continue et haute fréquence puissance moyenne et puissance de crête ;
  • rapport d’onde stationnaire en tension ;
  • forme d’onde de l’enveloppe d’un signal à haute fréquence ;
  • fréquence ;
  • fréquence de résonance.

7.2. Instruments de mesure :

Pratique des opérations de mesure :

  • appareil de mesure à cadre mobile, appareil de mesure multi-gamme multimètre ;
  • ROS mètre ;
  • compteur de fréquence, fréquencemètre à absorption ;
  • ondemètre à absorption ;
  • oscilloscope et analyseur de spectre.

Annexe II En savoir plus sur cet article…

MODALITES DE CONVERSION DES CERTIFICATS D’OPERATEURS CIVILS ET MILITAIRES EN CERTIFICATS D’OPERATEURS DES SERVICES D’AMATEUR

Vous pouvez consulter le tableau dans le JO

n° 108 du 08/05/2012 texte numéro 195

http://www.legifrance.gouv.fr/rechTexte.do?reprise=true&page=1

Annexe III En savoir plus sur cet article…

Vous pouvez consulter le tableau dans le JO

n° 108 du 08/05/2012 texte numéro 195

http://www.legifrance.gouv.fr/rechTexte.do?reprise=true&page=1

GRILLE DE CODIFICATION DES INDICATIFS DES SERVICES D’AMATEUR

Un indicatif des services d’amateur est constitué d’une lettre préfixe, éventuellement d’une lettre de sous-localisation, d’un chiffre et d’un suffixe de 2 à 4 lettres (cf. tableau ci-dessous).
Vous pouvez consulter le tableau dans le JO n° 108 du 08/05/2012 texte numéro 195

http://www.legifrance.gouv.fr/rechTexte.do?reprise=true&page=1

Fait à Paris, le 21 septembre 2000.
